Опис:

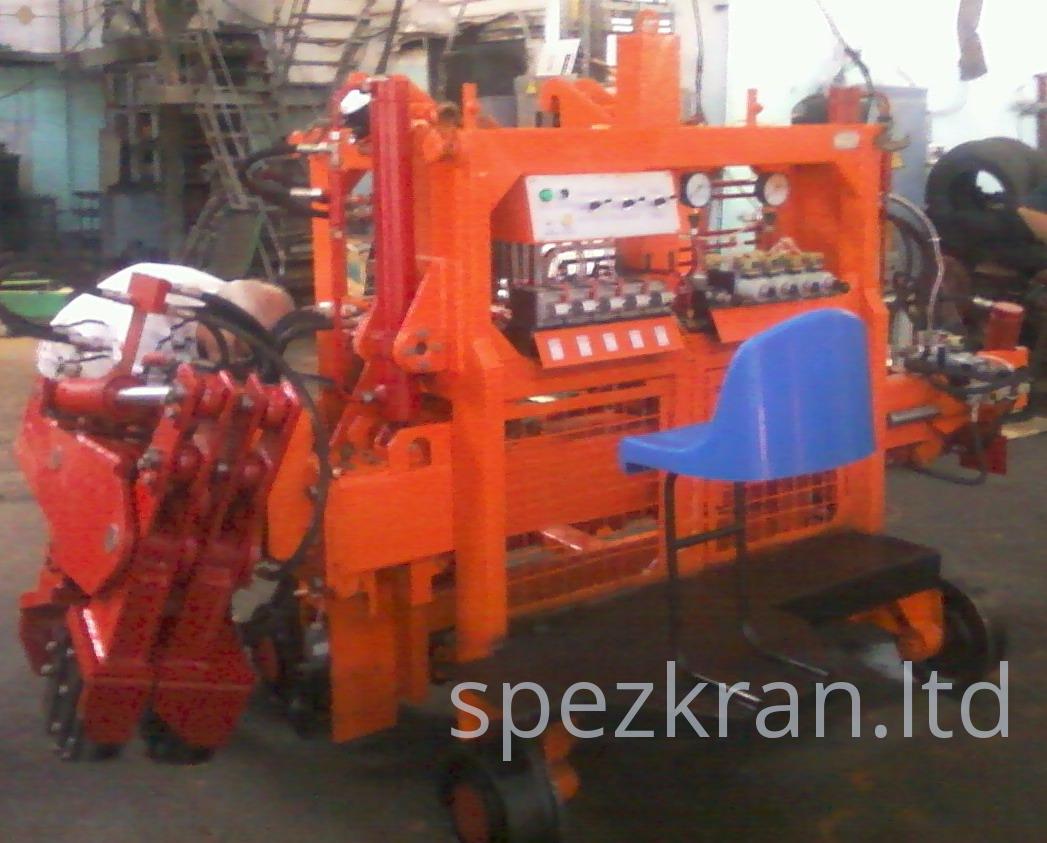

Агрегат для заміни шпал УПМ1-7 призначений для заміни дерев'яних і залізничних шпал на верхній будові залізничної колії 1520 мм та 1435 мм при поточному утриманні і ремонті верхньої будови залізничної колії при експлуатації залізниць.
|
Тип |
навісний |
|
Агрегатування |
|
|
Продуктивність, шпал/год |
25 |
|
Зусилля, що розвивається для вилучення шпал, кН (т.с.) |
до 50 (5) |
|
Зусилля, що розвивається для встановлення шпал, кН (т.с.) |
до 30 (3) |
|
Максимальний нахил висувної балки, град. |
±23 |
|
Максимальний нахил захватної колонки, град. |
18 |
|
Хід захватної головки, мм |
1300 |
|
Привід виконавчих органів |
гідравлічний |
|
Номінальний тиск у гідросистемі навісного обладнання, МПа (кгс/см2) |
10 (100) |
|
Ширина рейкової колії, мм |
1520;1435 |
|
Маса агрегата для заміни шпал, кг |
2495 |
|
Обслуговуючий персонал, чол. |
2 |
|
Габарити агрегата для заміни шпал, мм: |
|
|
- довжина |
3520 / 2520 |
|
- ширина |
4487 / 2987 |
|
- висота |
2214 |
